加工實例：纖維光學材料切割效果
發布時間：2016-01-30 點擊次數：3400次
纖維光學材料切割效果
泰州市晨虹數控設備制造有限公司生產部整理

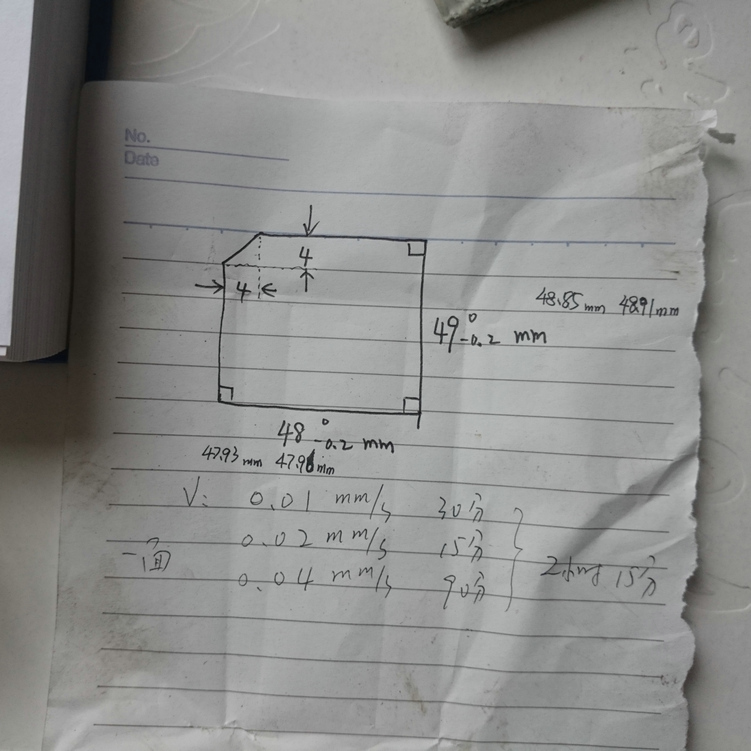

纖維光學材料切割要求，如圖：
圖片說明：切割成48×49mm，誤差為-0.2mm，其中一個角切掉4mm×4mm斜邊。
切割一面分段用了三種加工速度，其中0.01mm/s用了30分鐘、0.02mm/s用了15分鐘、0.04mm/s用了90分鐘，每一面切割時間加起來為2小時零15分鐘。
切割效果：48mm-0.2mm的一面從上往下測量結果為47.93、47.96mm，誤差-0.03mm，49-0.2mm的一面從上往下測量結果為48.85mm、48.91mm，誤差為-0.06mm。符合。
加工設備：CHSX5630-XW金剛石線切割機，使用金剛石線徑為0.35mm。

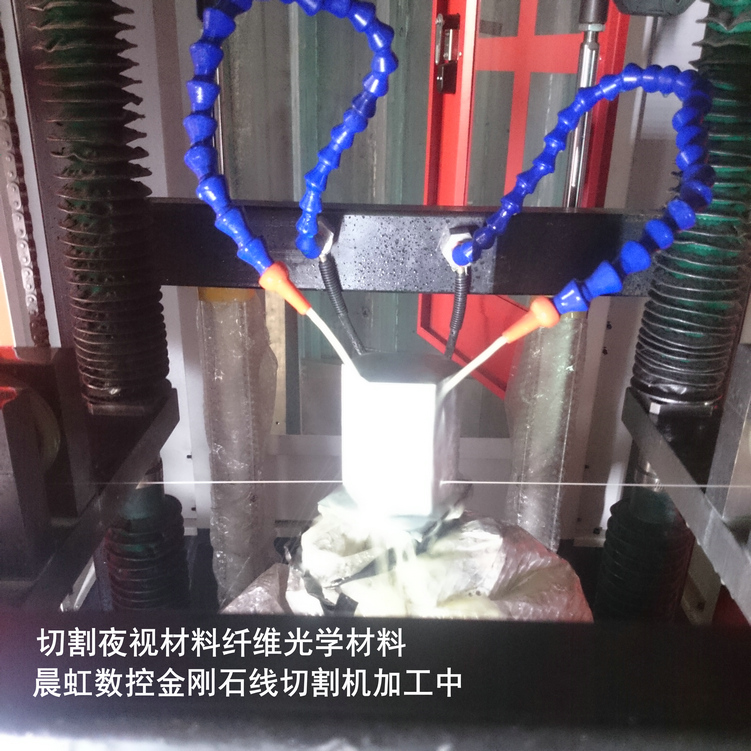

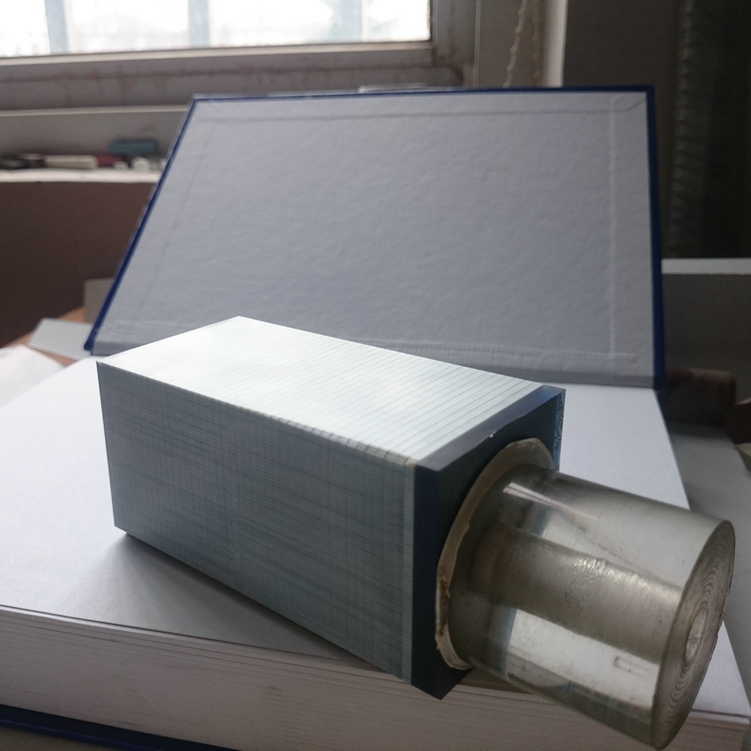

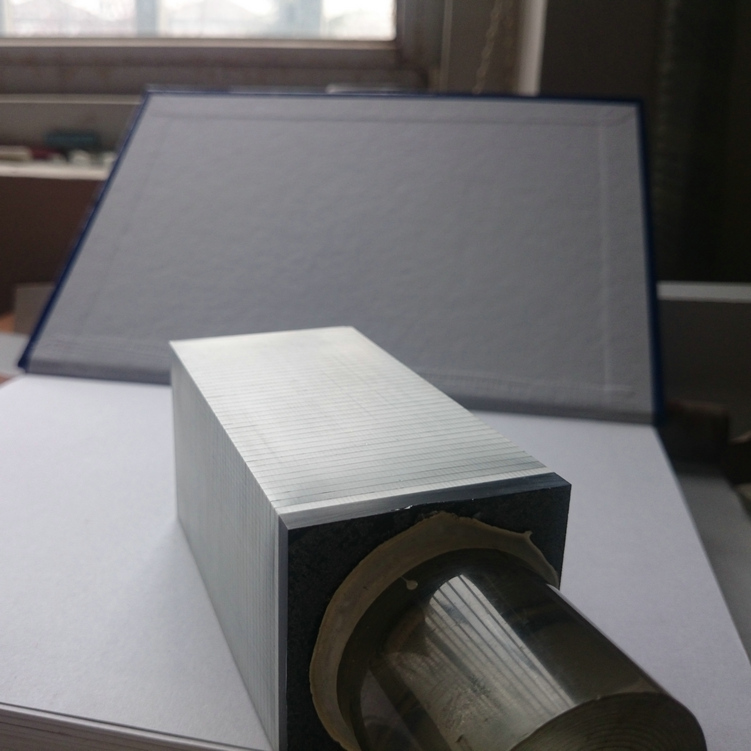

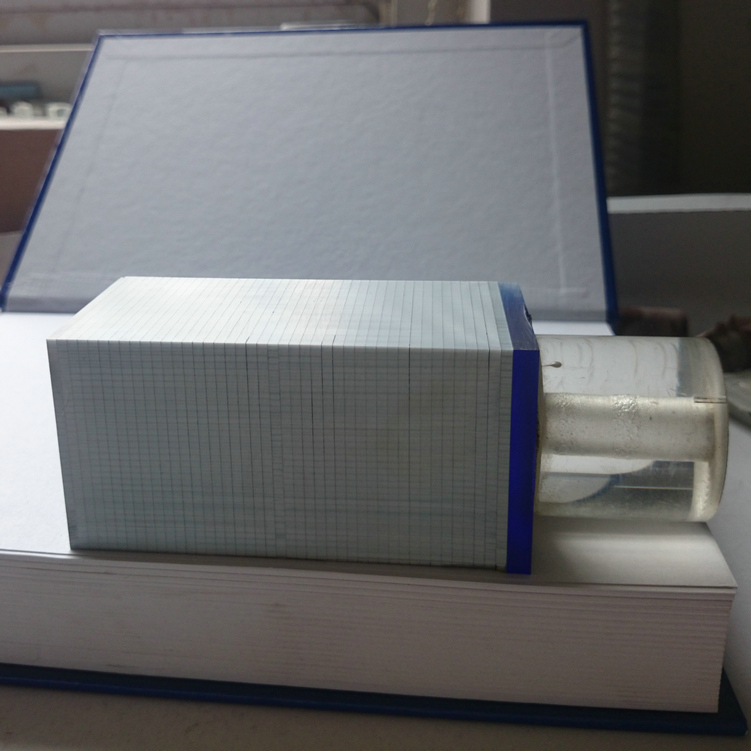

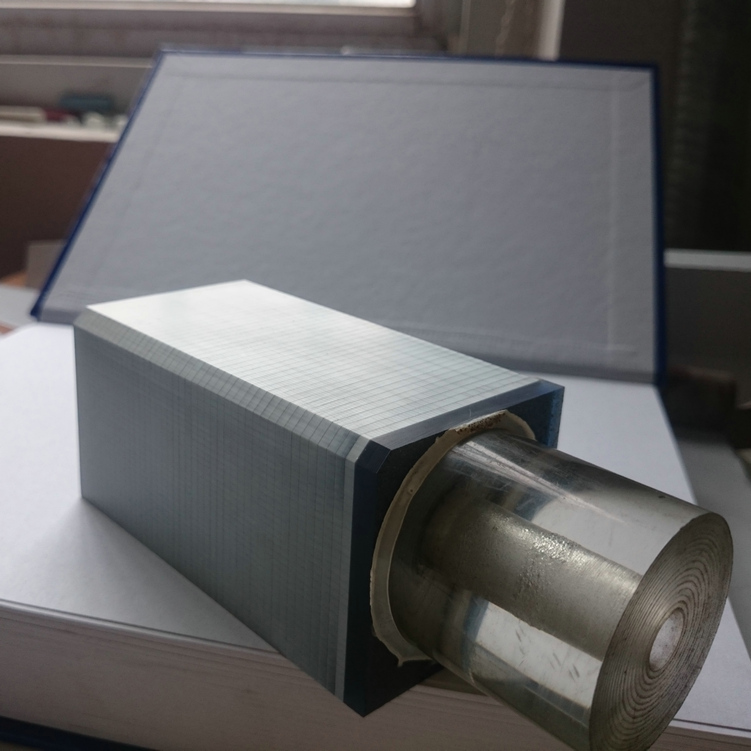

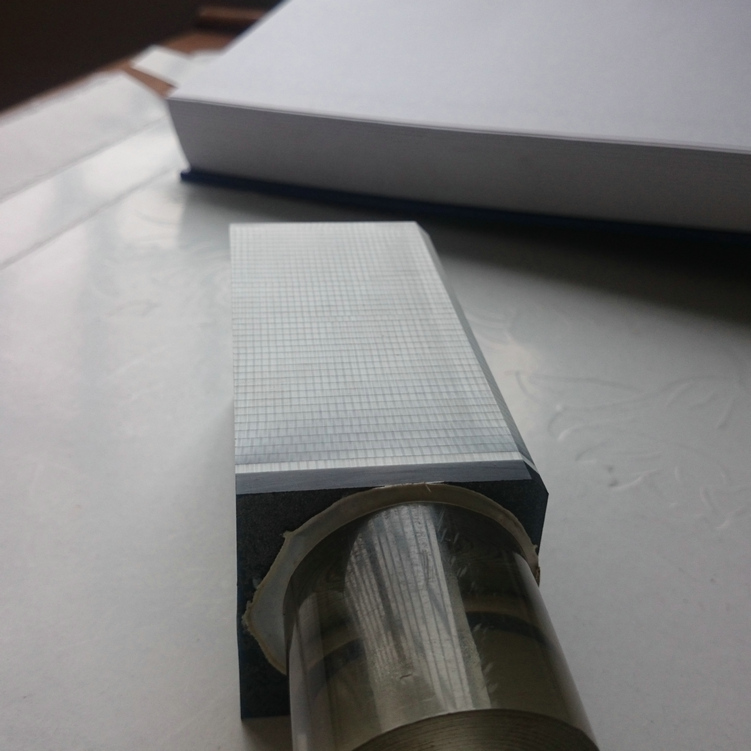

圖片為泰州晨虹數控金剛石線切割機切割夜視材料纖維光學材料

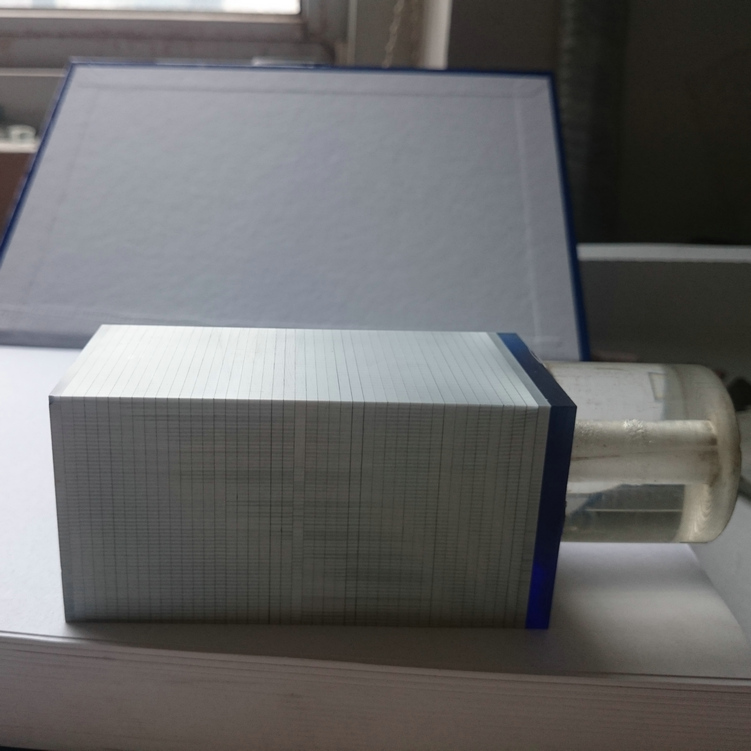

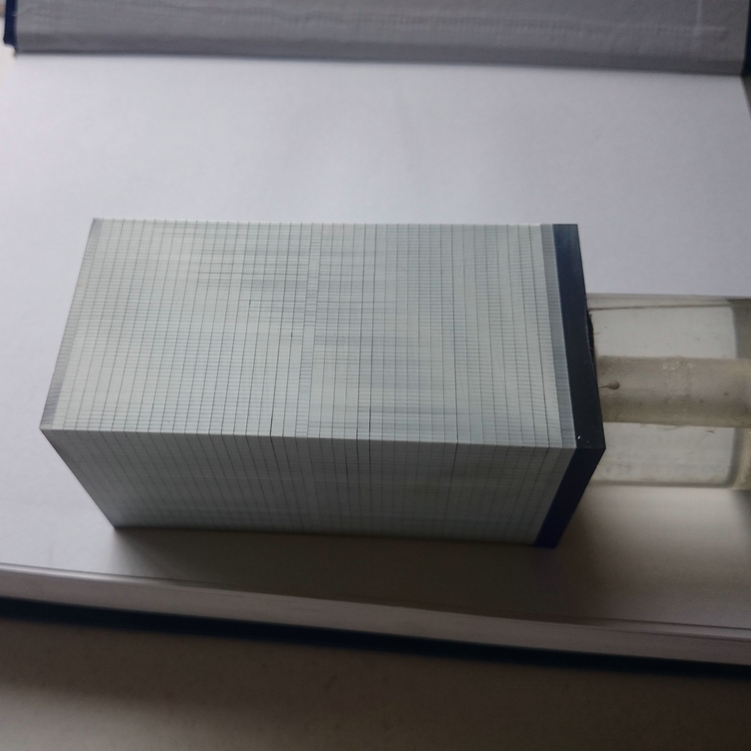

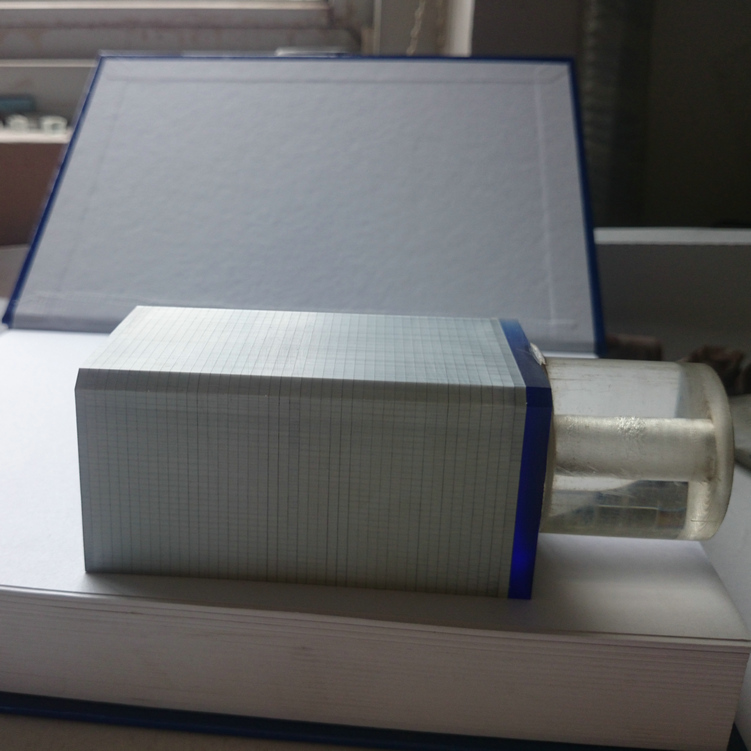

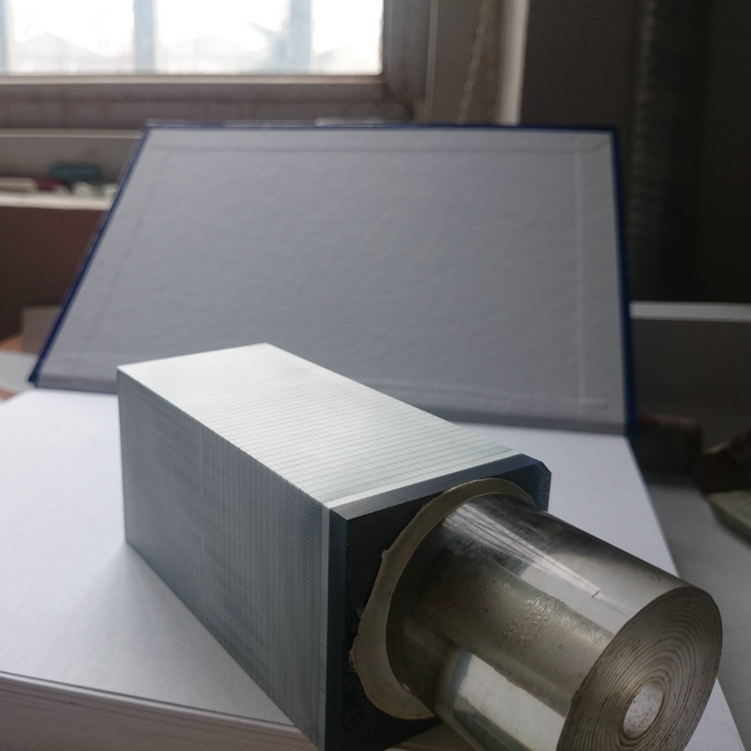

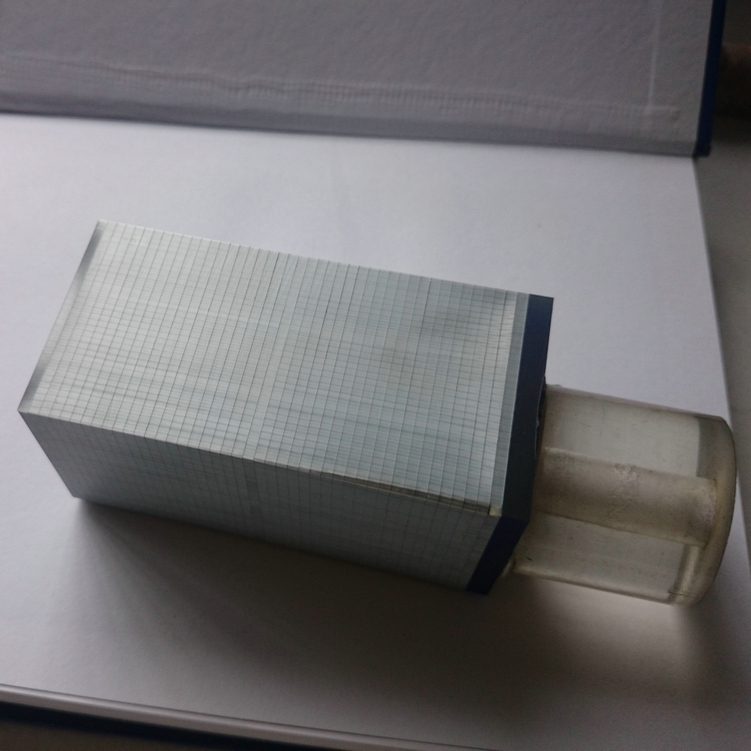

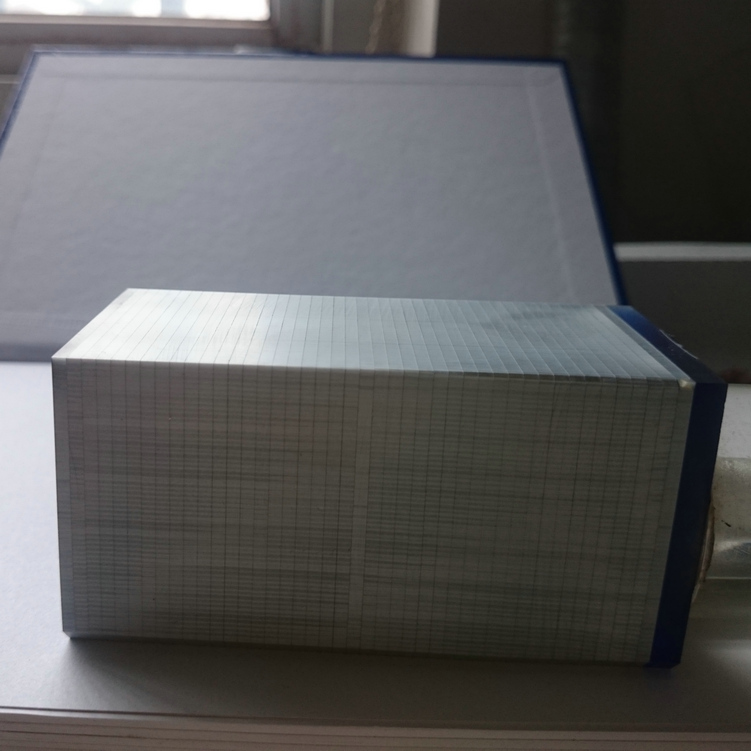

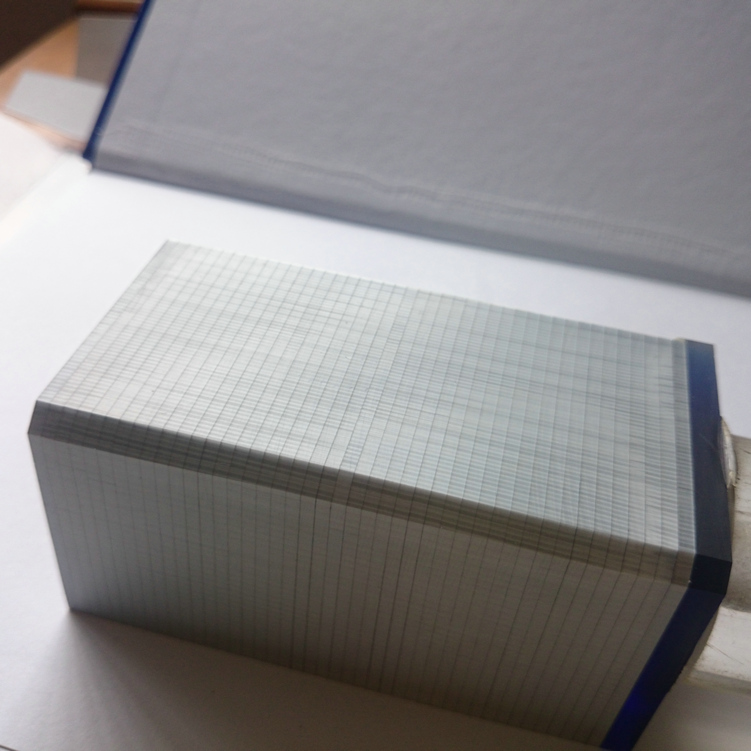

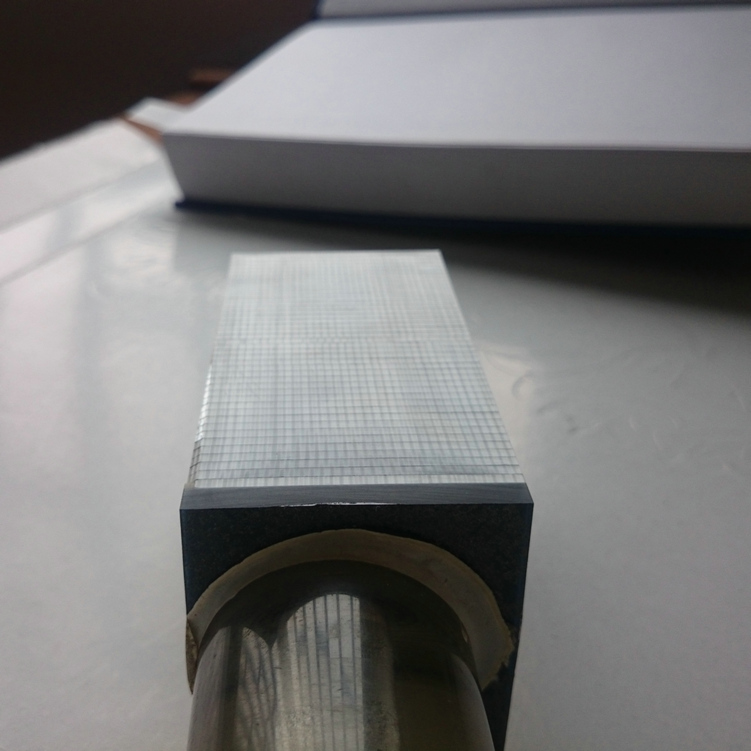

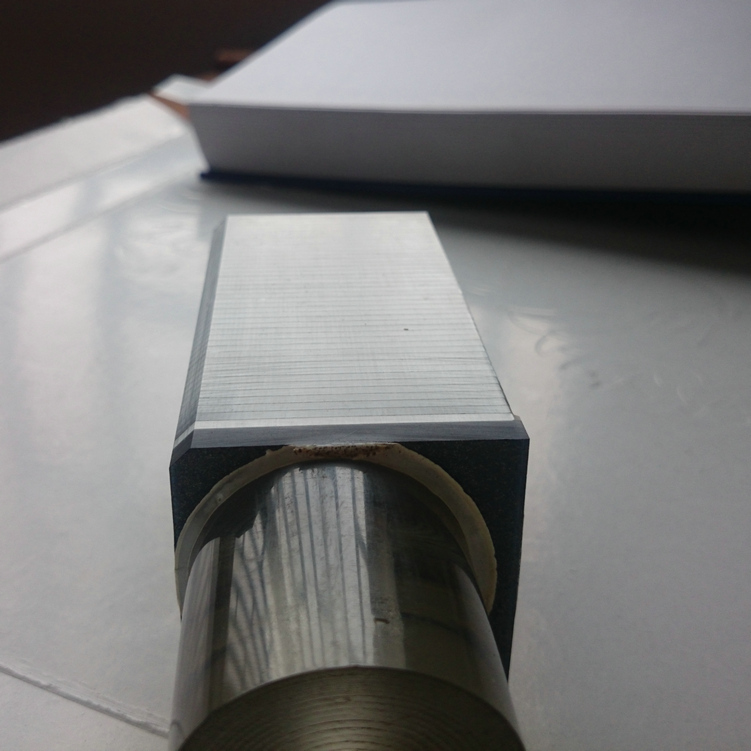

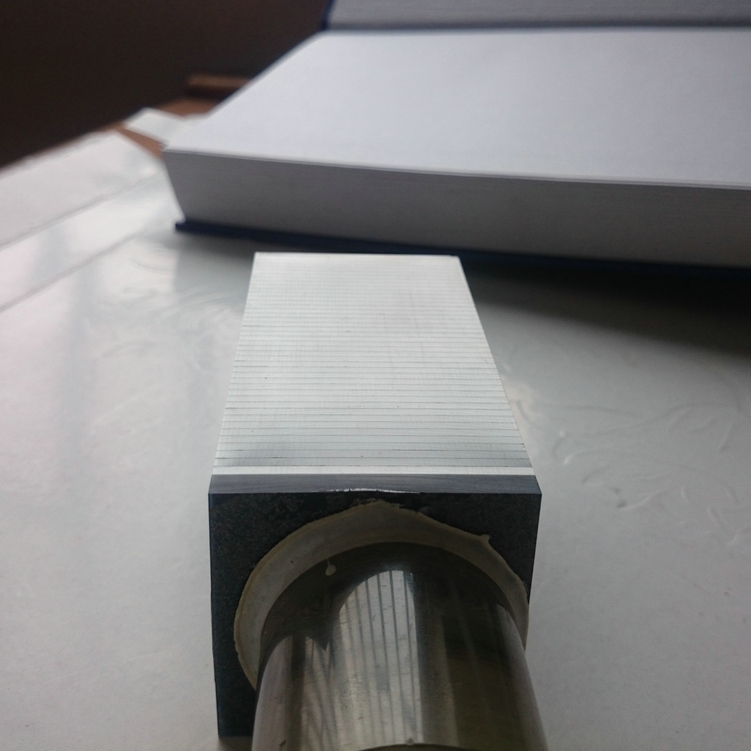

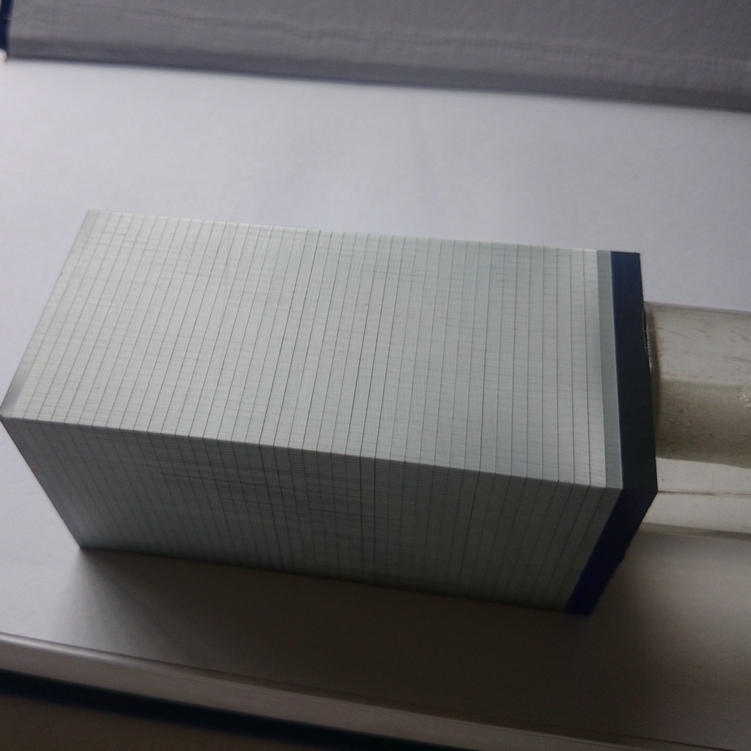

切割效果圖片：
